 RVSC(스크레파형) ROTARY VALVE |
| |
| RVSC형은 수분함유 및 점도가 있는 부착성 물성일때 임펠러에 부착되어 완전배출이 안되는 경우에 적합하며, 임펠러 형상을 반달형으로 하여 테프론의 하부 스크레파가 용이하게 임펠러에 부착된 물성을 긁어서 완전히 배출합니다. |
| |
|
| |

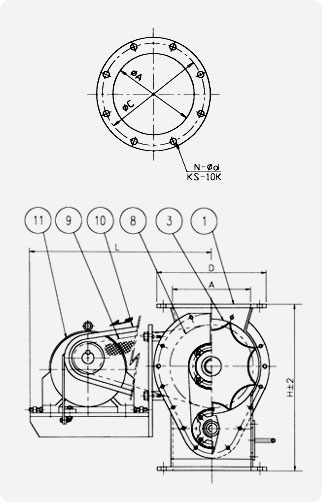

| ① |
CASING |
② |
SIDE COVER |
③ |
IMPELLER |
| ④ |
SHAFT |
⑤ |
PUSHER |
⑥ |
PACKING |
| ⑦ |
BEARING |
⑧ |
SPROCKET |
⑨ |
CHAIN |
| ⑩ |
CHAIN COVER |
⑪ |
GEARED MOTOR |
⑫ |
SCRAPER |
| ⑬ |
SUPER GEAR |
⑭ |
GEAR COVER |
|
|
|
| |

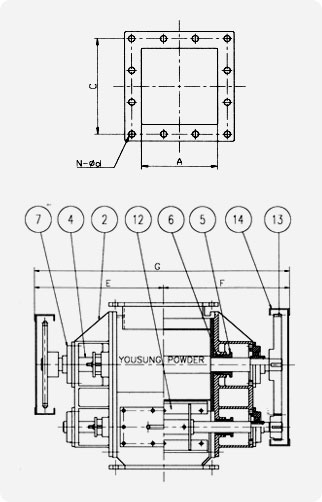

| DIMENSIONS( RVSC(스크레파형) ROTARY VALVE )
|
[ 단위(mm) ] |
|
| 원형 |
MODEL |
A |
C |
D |
E |
F |
G |
H |
L |
N-φd |
적용G/M G/M KW |
| RVSC-100A |
105 |
175 |
210 |
273 |
273 |
546 |
380 |
368 |
8-19 |
0.4 |
| RVSC-150A |
155 |
240 |
280 |
298 |
298 |
596 |
390 |
368 |
8-23 |
0.4-0.75 |
| RVSC-200A |
210 |
290 |
330 |
360 |
360 |
720 |
460 |
458 |
12-23 |
0.75 |
| RVSC-250A |
260 |
355 |
400 |
400 |
400 |
800 |
500 |
484 |
12-25 |
0.75-1.5 |
| RVSC-300A |
310 |
400 |
445 |
430 |
430 |
860 |
550 |
552 |
16-25 |
1.5-2.2 |
| RVSC-350A |
350 |
445 |
490 |
490 |
490 |
980 |
650 |
557 |
16-25 |
1.5-2.2 |
| RVSC-400A |
400 |
510 |
560 |
520 |
520 |
1040 |
710 |
685 |
16-25 |
2.2-3.7 |
| RVSC-450A |
450 |
565 |
620 |
560 |
560 |
1120 |
790 |
710 |
20-27 |
3.7 |
| RVSC-500A |
500 |
620 |
675 |
618 |
618 |
1236 |
840 |
765 |
20-27 |
3.7-5.5 |
| 각형 |
RVSC-100SQ |
100 |
145 |
180 |
273 |
273 |
546 |
380 |
368 |
8-14 |
0.4 |
| RVSC-150SQ |
150 |
196 |
230 |
298 |
298 |
596 |
390 |
368 |
8-14 |
0.4-0.75 |
| RVSC-200SQ |
200 |
260 |
300 |
360 |
360 |
720 |
460 |
458 |
8-16 |
0.75 |
| RVSC-250SQ |
250 |
309 |
350 |
400 |
400 |
800 |
500 |
484 |
12-16 |
0.75-1.5 |
| RVSC-300SQ |
300 |
375 |
430 |
430 |
430 |
860 |
550 |
552 |
12-18 |
1.5-2.2 |
| RVSC-350SQ |
350 |
421 |
480 |
490 |
490 |
980 |
650 |
557 |
12-20 |
1.5-2.2 |
| RVSC-400SQ |
400 |
471 |
520 |
520 |
520 |
1040 |
710 |
685 |
16-20 |
2.2-3.7 |
| RVSC-450SQ |
450 |
520 |
580 |
560 |
560 |
1120 |
790 |
710 |
16-20 |
3.7 |
| RVSC-500SQ |
500 |
570 |
630 |
618 |
618 |
1236 |
840 |
765 |
20-20 |
3.7-5.5 |
|
