 RVP(EJECTOR 부착형) ROTARY VALVE |
| |
| 본 제품은 공기수송 전용으로 제작되었으며 특히 고압 공기 수송장치용으로 제작이 되여 있어 분체수송에 최적이며, 당사에서는 수송시 ROTARY VALVE의 특성상 UNLOADING쪽으로 AIR LEAK 현상을 최소화하기 위하여 BODY 측면에 AIR VENT HOLE은 물론, 양 SIDE 측에 AIR BALANCING용 AIR PIPING을 구비하여, 공기 수송에 전혀 지장이 없도록 생산하고 있습니다. |
| |
|
| |
| ① |
CASING |
② |
IMPELLER |
③ |
SIDE COVER |
| ④ |
SHAFT |
⑤ |
LANTTURN RING |
⑥ |
PUSHER |
| ⑦ |
PACKING |
⑧ |
BEARING |
⑨ |
MOTOR BASE |
| ⑩ |
CHAIN COVER |
⑪ |
SPROCKET |
⑫ |
GEARED MOTOR |
|
| |

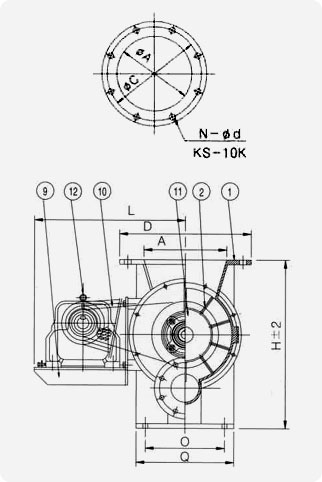

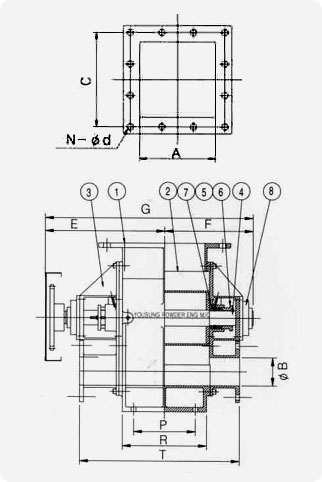

| DIMENSIONS( RVP(EJECTOR 부착형) ROTARY VALVE )
|
[ 단위(mm) ] |
|
| MODEL |
A |
B |
C |
D |
N-φd |
E |
F |
G |
H |
L |
O |
Q |
T |
M-φd |
C' |
적용
G/M KW |
| 원형 |
각형 |
원형 |
각형 |
P |
R |
| RVP-150 |
150 |
50
65 |
240 |
280 |
8-23 |
8-14 |
298 |
233 |
531 |
370 |
368 |
145 |
180 |
364 |
4-19 |
120 |
0.4-0.75 |
| 196 |
230 |
110 |
162 |
4-19 |
140 |
| RVP-200 |
200 |
65
80 |
290 |
330 |
12-23 |
8-16 |
360 |
278 |
638 |
415 |
458 |
170 |
220 |
464 |
4-19 |
140 |
0.4-0.75 |
| 260 |
300 |
150 |
211 |
8-19 |
150 |
| RVP-250 |
250 |
80
100 |
355 |
400 |
12-25 |
12-16 |
400 |
315 |
715 |
453 |
484 |
210 |
260 |
524 |
8-19 |
150 |
0.75 |
| 309 |
350 |
210 |
270 |
8-19 |
175 |
| RVP-300 |
300 |
100
125 |
400 |
445 |
16-25 |
12-18 |
430 |
337 |
767 |
530 |
552 |
220 |
330 |
569 |
8-19 |
175 |
0.75-1.5 |
| 375 |
430 |
230 |
312 |
8-23 |
210 |
| RVP-350 |
350 |
125
150 |
445 |
490 |
16-25 |
12-20 |
490 |
391 |
881 |
600 |
557 |
280 |
370 |
674 |
8-23 |
210 |
1.5-2.2 |
| 421 |
480 |
280 |
360 |
8-23 |
240 |
| RVP-400 |
400 |
125
150 |
510 |
560 |
16-25 |
16-20 |
520 |
421 |
941 |
650 |
685 |
350 |
420 |
724 |
8-23 |
240 |
2.2 |
| 471 |
520 |
350 |
420 |
8-23 |
240 |
| RVP-450 |
450 |
125
150 |
565 |
620 |
20-27 |
16-20 |
560 |
457 |
1017 |
750 |
710 |
400 |
470 |
774 |
8-23 |
210 |
2.2 |
| 520 |
580 |
370 |
460 |
8-23 |
240 |
| RVP-500 |
500 |
150
200 |
620 |
675 |
20-27 |
20-20 |
618 |
490 |
1108 |
780 |
765 |
450 |
520 |
870 |
8-23 |
240 |
3.7 |
| 570 |
630 |
420 |
520 |
12-23 |
290 |
|
