 MATERIALS |
 ㆍ BODY : SS41, SUS304 ㆍ BLADE : SS41, SUS304 ㆍ SHAFT : S45C, SUS304 |
| |
| DAMPER 조작은 사용여건에 따라 수동형, AIR CYL' TYPE, POWER CYL' TYPE 이 있사오니 상담하여 주십시오. |
| |
|
| |
 |
| |
| NO |
DESCRIPTION |
SPECIFICATION |
MAT'L |
Q'TY |
| ① |
BODY |
. |
SS400/SUS304 |
1 |
| ② |
DAMPER |
. |
SS400/SUS304 |
1 |
| ③ |
BEARING |
6XXX |
. |
4 |
| ④ |
AIR CYLINDER |
TC形 |
. |
1 |
|
| |

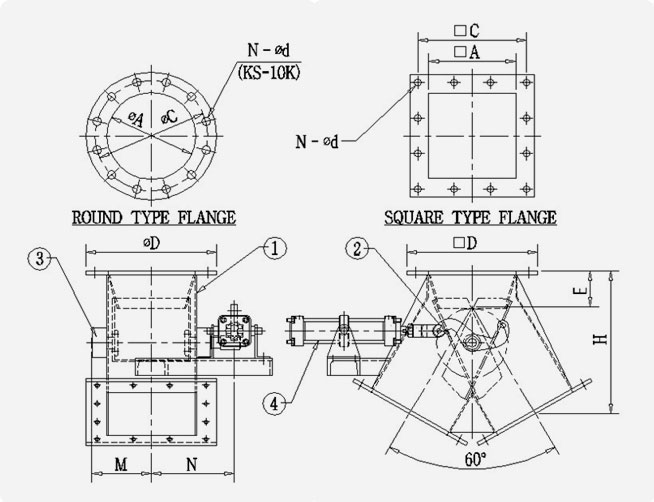

| DIMENSIONS |
[ 단위(mm) ] |
|
| MODEL 원형 |
A |
C 원형 |
D 원형 |
E |
M |
N |
(H) |
N-Ød 원형 |
| 각형 |
각형 |
각형 |
각형 |
| YTD - 150 |
150 |
240 |
280 |
82 |
130 |
175 |
(325) |
8 - 23 |
| 196 |
230 |
8 - 14 |
| YTD - 200 |
200 |
290 |
330 |
100 |
150 |
200 |
(325) |
12 - 23 |
| 260 |
300 |
8 - 16 |
| YTD - 250 |
250 |
355 |
400 |
100 |
175 |
225 |
(365) |
12 - 25 |
| 309 |
350 |
12 - 16 |
| YTD - 300 |
300 |
400 |
445 |
100 |
200 |
260 |
(400) |
16 - 25 |
| 375 |
430 |
12 - 18 |
| YTD - 350 |
350 |
445 |
490 |
100 |
235 |
295 |
(435) |
16 - 25 |
| 421 |
480 |
12 - 20 |
| YTD - 400 |
400 |
510 |
560 |
100 |
260 |
320 |
(470) |
20 - 25 |
| 471 |
520 |
16 - 20 |
| YTD - 450 |
450 |
565 |
620 |
100 |
290 |
360 |
(505) |
20 - 27 |
| 520 |
580 |
16 - 20 |
| YTD - 500 |
500 |
620 |
675 |
100 |
315 |
390 |
(540) |
20 - 27 |
| 570 |
630 |
20 -20 |
| YTD - 600 |
600 |
730 |
795 |
100 |
370 |
470 |
(610) |
24 - 32 |
| 680 |
730 |
20 - 20 |
| YTD - 700 |
700 |
950 |
1020 |
100 |
420 |
530 |
(685) |
24 - 32 |
| 900 |
950 |
24 - 20 |
|
