수동

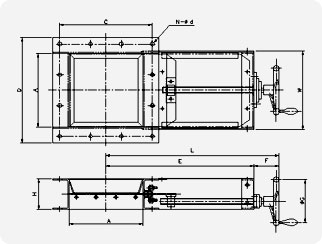

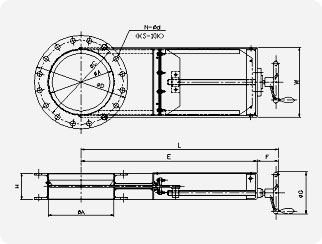

DIMENSIONS

주) 상부 칫수는 원형 FLANGE, 하부 칫수는 각형 FLANGE 입니다)		 [ 단위(mm) ]

MODEL A C D E F G L H W N-φd
YSG-150 150 240 280 390 100 150 575 100 175 8-23
196 230 360 470 168 8-14
YSG-200 200 290 330 600 100 150 700 100 226 12-23
260 300 450 550 218 8-16
YSG-250 250 355 400 725 100 200 825 100 277 12-25
309 350 550 650 268 12-16
YSG-300 300 400 445 875 125 200 1000 125 330 16-25
375 430 650 775 324 12-18
YSG-350 350 445 490 1000 125 250 1175 125 368 16-25
421 480 775 900 382 12-20
YSG-400 400 510 560 1150 125 250 1275 125 418.5 16-25
471 520 875 1000 432 16-20
YSG-500 500 620 675 1425 150 300 1575 150 524 20-27
570 630 1100 1250 634 20-20
YSG-600 600 730 795 1700 15 300 1850 150 642 24-32
680 730 1325 1475 843 20-20
YSG-800 800 950 1020 2200 150 400 2350 150 848 28-35
900 950 1500 1650 1050 34-20
YSG-1000 1000 1160 1235 2750 150 500 2900 200 1048 28-35
1085 1150 1850 2000 28-20
