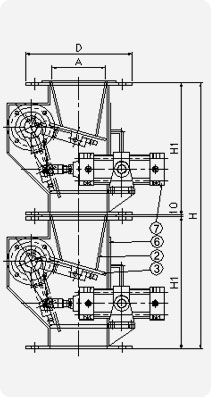

 AIR CYLNDER TYPE |

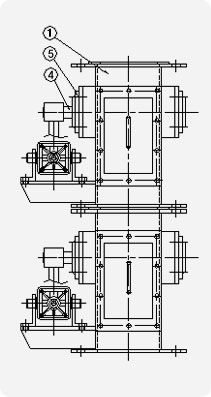

MOTOR+WEIGHT TYPE |
MOTOR TYPE |
| |
|
|
 |
 |
 |
| |
|
|
 |
 |
 |
|
| |
| ① |
CASING |
② |
CHUTE |
③ |
FLAPPER |
| ④ |
SHAFT |
⑤ |
BEARING |
⑥ |
INS' DOOR |
| ⑦ |
AIR CYLINDER |
|
|
|
|
|
| |
| FLANG는 원형 및 각형 TYPE이 있습니다. |
작동방법에 따라 AIR CYL', MOTOR TYPE, WEIGHT TYPE등이 있습니다. |
MATERIAL : SS41, SUS304 |
| |
| DIMENSIONS |
[ 단위(mm) ] |
|
| MODEL |
A |
CAP A(ℓ/C ) |
D |
C |
N-φd |
H |
H1 |
| YDF-150A,SQ |
150 |
4.5 |
280 |
240 |
8-23 |
560 |
280 |
| YDF-200A,SQ |
200 |
11.0 |
330 |
290 |
12-23 |
780 |
390 |
| YDF-250A,SQ |
250 |
18 |
400 |
355 |
12-25 |
850 |
425 |
| YDF-300A,SQ |
300 |
25 |
445 |
400 |
16-25 |
920 |
460 |
| YDF-350A,SQ |
350 |
32 |
490 |
445 |
16-25 |
1100 |
550 |
| YDF-400A,SQ |
400 |
40 |
560 |
510 |
16-25 |
1200 |
600 |
| YDF-450A,SQ |
450 |
55 |
620 |
565 |
20-27 |
1300 |
650 |
| YDF-500A,SQ |
500 |
70 |
675 |
620 |
20-27 |
1400 |
700 |
| YDF-600A,SQ |
600 |
110 |
795 |
730 |
24-32 |
1700 |
850 |
|
|
|
|
