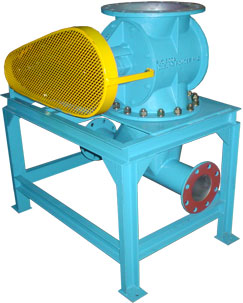

 RVI(EJECTOR 분리형) ROTARY VALVE |
| |
| 본 제품은 특히 저압 압송식 공기수송장치용으로 널리 사용하는 용도이며 이젝타 내부 토출부에 노줄을 부착하여 분체및페레트 등 수송시 상부로 역류되는 현상을 최대한 억제 하도록 설계되어 있습니다. |
| |
|
| |
| ① |
CASING |
② |
IMPELLER |
③ |
SIDE COVER |
| ④ |
SHAFT |
⑤ |
LANTTURN RING |
⑥ |
PUSHER |
| ⑦ |
PACKING |
⑧ |
BEARING |
⑨ |
MOTOR BASE |
| ⑩ |
CHAIN COVER |
⑪ |
SPROCKET |
⑫ |
GEARED MOTOR |
|
| |

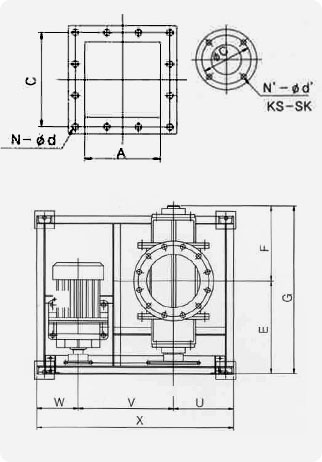

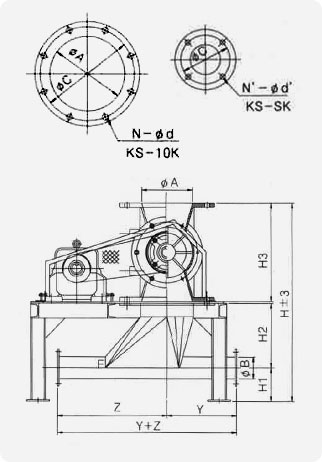

| DIMENSIONS( RVI(EJECTOR 분리형) ROTARY VALVE )
|
[ 단위(mm) ] |
|
| MODEL |
A |
B |
C |
D |
N-φd |
E |
F |
G |
H |
H1 |
H2 |
H3 |
Z |
Y |
M-φd |
적용
G/M KW |
| 원형 |
각형 |
원형 |
각형 |
| RVI-150 |
150 |
50
65 |
240 |
280 |
8-23 |
8-14 |
295 |
228 |
523 |
720 |
175 |
225 |
305 |
450 |
250 |
4-19 |
0.4-0.75 |
| 196 |
230 |
4-19 |
| RVI-200 |
200 |
65
80 |
290 |
330 |
12-23 |
8-16 |
350 |
272 |
622 |
825 |
200 |
250 |
360 |
500 |
300 |
4-19 |
0.4-0.75 |
| 260 |
300 |
8-19 |
| RVI-250 |
250 |
80
100 |
355 |
400 |
12-25 |
12-16 |
395 |
305 |
700 |
935 |
225 |
275 |
420 |
500 |
300 |
8-19 |
0.75 |
| 309 |
350 |
8-19 |
| RVI-300 |
300 |
100
125 |
400 |
445 |
16-25 |
12-18 |
425 |
333 |
758 |
1020 |
250 |
300 |
455 |
550 |
350 |
8-19 |
0.75-1.5 |
| 375 |
430 |
8-23 |
| RVI-350 |
350 |
125
150 |
445 |
490 |
16-25 |
12-20 |
485 |
386 |
871 |
1125 |
275 |
325 |
510 |
550 |
350 |
8-23 |
1.5-2.2 |
| 421 |
480 |
8-23 |
| RVI-400 |
400 |
125
150 |
510 |
560 |
16-25 |
16-20 |
515 |
416 |
931 |
1220 |
300 |
350 |
555 |
600 |
400 |
8-23 |
2.2 |
| 471 |
520 |
8-23 |
| RVI-450 |
450 |
125
150 |
565 |
620 |
20-27 |
16-20 |
555 |
452 |
1007 |
1335 |
325 |
375 |
620 |
600 |
400 |
8-23 |
2.2 |
| 520 |
580 |
8-23 |
| RVI-500 |
500 |
150
200 |
620 |
675 |
20-27 |
20-20 |
612 |
484 |
1096 |
1415 |
350 |
400 |
650 |
650 |
450 |
8-23 |
3.7 |
| 570 |
630 |
12-23 |
|
