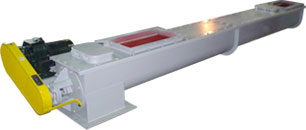

 HOME > 제품소개 > 제품설명 > 스크류콘베어 |
|
| |
|
| |
| |
 폐사에서는 수요자의 사양에 의거 U형, V형, O형 등으로 생산공급합니다. |
| |
 |
| |

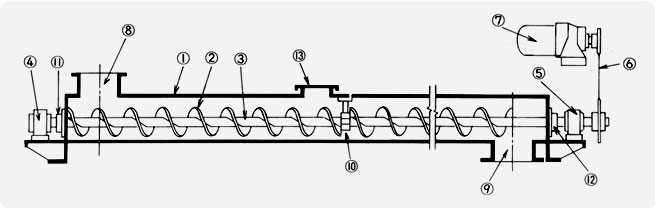

| ① |
케이싱 (Casing) |
② |
나사모양의 날개 (Screw) |
③ |
축 (Shaft) |
| ④ |
테일베어링
(Tail bearing, Radial bearing) |
⑤ |
헤드베어링 (Head bearing) |
⑥ |
로울러체인과 스프로케트 휘일 |
| ⑦ |
기어드붙임모우터
(Geared motor) |
⑧ |
투입구(Inlet) |
⑨ |
배출구(Outlet) |
| ⑩ |
중간행가베어링
(Hanger bearing) |
⑪ |
테일부앤드플레이트
(Tail part end plate) |
⑫ |
헤드부앤드플레이트
(Head part end plate) |
| ⑬ |
점검뚜껑 (Main hole) |
|
|
|
|
|
| |
| MATERIAL |
- SS41
- SGP
- SUS304
- SUS316 |
| |
| DIMENSIONS |
[ 단위(mm) ] |
|
닐개직경
D mm φ |
축경
mm
φ |
운반물의
입도크기 |
가볍고
부드러운것 |
무겁고
약간
마모성이 있는 것 |
무겁고
마모성이 있는 것 |
입도
균일
mm |
최대
덩어리mm |
날개
두께
mm |
R.P.M |
운반량m3/h |
날개
두께
mm |
R.P.M |
운반량
m3/h |
날개
두께
mm |
R.P.M |
운반량m3/h |
| YSC-150 |
40 |
15 |
40 |
2.3 |
20
-
60 |
0.6
-
250 |
3.2 |
20
-
60 |
0.6
-
250 |
4.5 |
20
-
60 |
0.6
-
250 |
| YSC-200 |
40 |
20 |
60 |
2.3 |
3.2 |
4.5 |
| YSC-250 |
50 |
22 |
65 |
2.3 |
4.5 |
9 |
| YSC-300 |
60 |
25 |
75 |
3.2 |
4.5 |
9 |
| YSC-350 |
75 |
30 |
90 |
3.2 |
4.5 |
9 |
| YSC-400 |
75 |
35 |
100 |
4.5 |
4.5 |
9 |
| YSC-450 |
75 |
40 |
115 |
4.5 |
6 |
9 |
| YSC-500 |
90 |
45 |
125 |
4.5 |
6 |
9 |
| YSC-600 |
100 |
50 |
150 |
6 |
9 |
12 |
|
| |

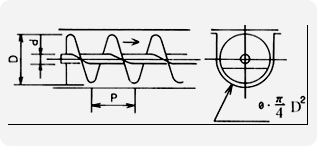

| 운반량의 계산 |
소요능력의 계산 |
Qm = 60*φ*(π/4)(D2-d2)*N*P
Qm = 운반능력 (m3/h)
d = 축의외경(m)
P = SCREW PITCH (m) < 0.5~1D>
N = R.P.M (MIN)
φ = 충만효율 (15%~45%) |
H=[(C*Qm*L)/270](HP)*1.3
L = 전장(m)
Qm = 운반량(t/h)
H = 소요동력(HP)
C = 운반물의 운반계수 |
|
| |
 |
| C 및 φ의 값 |
| C |
수송물의종류 |
φ |
| 1.2 |
쌀,콩 등의 곡류 |
45% |
| 1.4-1.8 |
백반,석탄,소석회 |
38% |
| 2.0-2.5 |
석회석,회,석선 |
31% |
| 3.0-3.4 |
시멘트,아연화,유황 |
25% |
|
|
|
| |
