자동

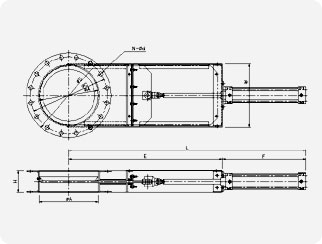

DIMENSIONS

주) 상부 칫수는 원형 FLANGE, 하부 칫수는 각형 FLANGE 입니다)		 [ 단위(mm) ]

MODEL A C D E F L H W AIR CYL N-φd
YSA-150 150 240 280 475 252 727 100 175 φ40 8-23
196 230 370 625 168 8-14
YSA-200 200 290 330 600 318 920 100 226 φ50 12-23
260 300 450 814 218 8-16
YSA-250 250 355 400 725 368 924 100 277 φ63 12-25
309 350 550 920 268 12-16
YSA-300 300 400 445 875 418 1253 125 330 φ63 16-25
375 430 650 1083 324 12-18
YSA-350 350 445 490 1000 481 1236 125 368 φ80 16-25
421 480 775 1255 382 12-20
YSA-400 400 510 560 1150 531 1549 125 418.5 φ80 16-25
471 520 875 1291 432 16-20
YSA-500 500 620 675 1425 642 1662 150 524 φ125 20-27
570 630 1100 1592 542 16-20
YSA-600 600 730 795 1700 744 2445 150 634 φ125 24-32
680 730 1325 2070 642 20-20
YSA-800 800 950 1020 2200 1187 3163 150 843 φ150 28-35
900 950 1500 2463 848 24-20
YSA-1000 1000 1160 1235 2750 1190 3940 200 1050 φ180 28-35
1085 1150 1850 3040 1048 28-20
